Quantum GX3 系統代表 microCT 成像的最新進展，具有卓越的圖像分辨率、高速度、低劑量和靈活性。 Quantum GX3 低劑量 microCT 系統具有更高分辨率、 更大視野（FOV）范圍、基于圖像的呼吸/心電門控強化功能，幫助研究人員更好地了解骨骼、呼吸系統、心 血管、肝/腎、腦、腫瘤研究等各種領域的健康、病變組織。 Quantum GX3 配有 5 種視野從 8mm 視野（適合離體 生物樣本），到小型動物活體成像，再到 86mm 最大視野（適合單次掃描中較大動物的肺部成像），其多功能性可滿足生物研究的各種需求。
1、高分辨率、高性能、 高速 microCT
- 卓越的空間分辨率（5µm）；像素大小為 2.86µm
- 高速掃描（3.9 秒）
- 5 種視野（8mm 至 86mm）
- 兼容離體樣本及小鼠到兔在內的活體動物
- 基于圖像的兩相呼吸、心電門控強化功能
- 低劑量成像，用于縱向研究
- 連續、步進掃描模式
- 結合 IVIS 三維光學系統，輕松實現解剖數據與功 能結果的融合
- 主動環形減影技術，提高圖像質量
2、更細致地觀察解剖結構
- 卓越的空間分辨率
Quantum GX3 microCT 系統具有極高的空間分辨率，最高可達 5μm，像素大小為 2.86μm（8mm 視野下），可提供離體樣本（包括小骨骼的精細解剖結構）的高質量圖像。
- 空間分辨率 = 5μm
- 最小像素 = 2.86μm
- 增強型 X 射線
Quantum GX3 采用改良型 X 射線源（20 - 100kV、20W），可對各種樣本進行成像（X 射線可穿透低密度軟組織和高密度物體，例如骨骼），并提供更高信噪比，從而實現卓越的圖像質量。
- 采用更多途徑，提高圖像質量
除了標準線束硬化校正外，Quantum GX3 系統還配有專用集成式主動環形減影（ARR）硬件，可自動去除環形偽影，從而提高圖像質量。Quantum GX3 搭配“步進”掃描模式（用于減少運動偽影）和圖像門控技術，可實現超高圖像質量和分辨率，從而達到最佳圖像分析效果。
- 基于圖像的呼吸、心電門控 - 用于過濾肺部和心臟的運動偽影
- 主動環形減影 - 自動去除環形偽影
- 步進掃描模式 - “步進拍攝”功能，用于減少運動偽影
- 增強的透視成像 - 更好地實時觀察解剖結構和血管

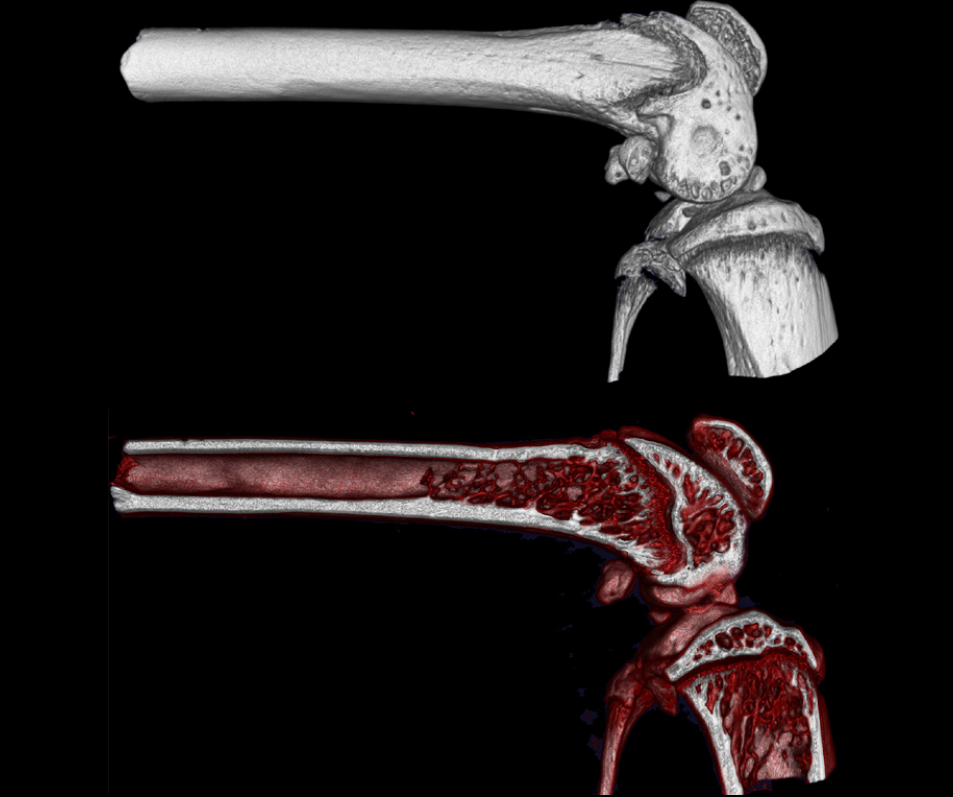

圖 1. 小鼠膝部皮質骨（上圖）、小梁骨（下圖）成像

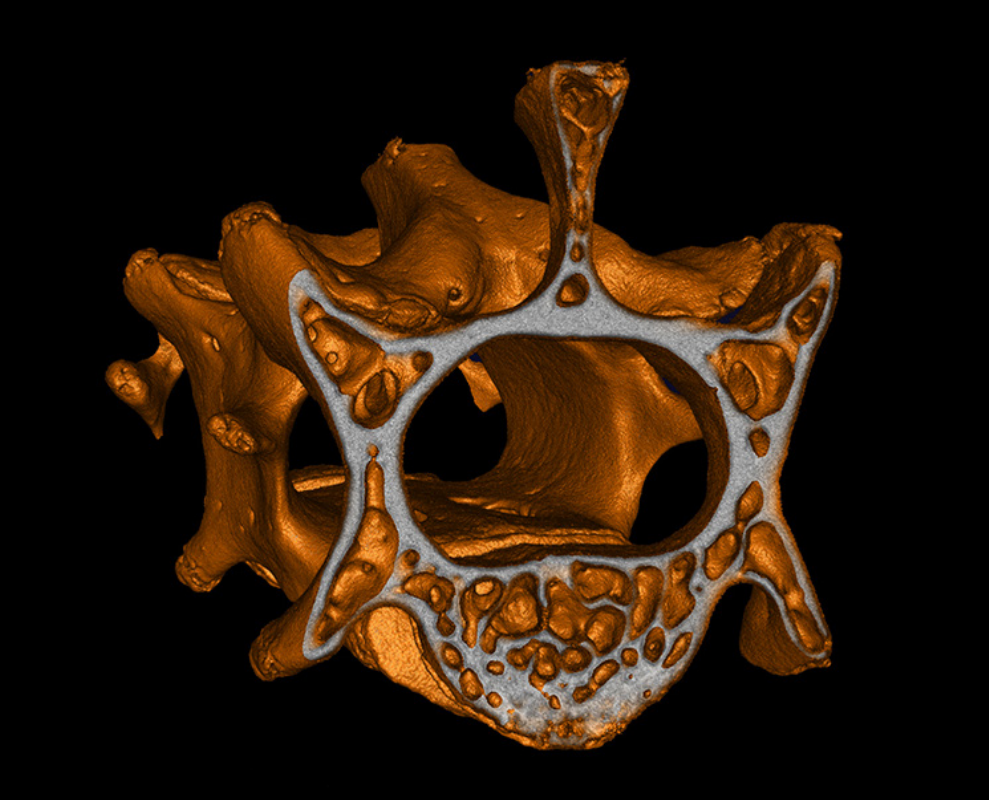

圖 2. 小鼠脊椎骨橫切面

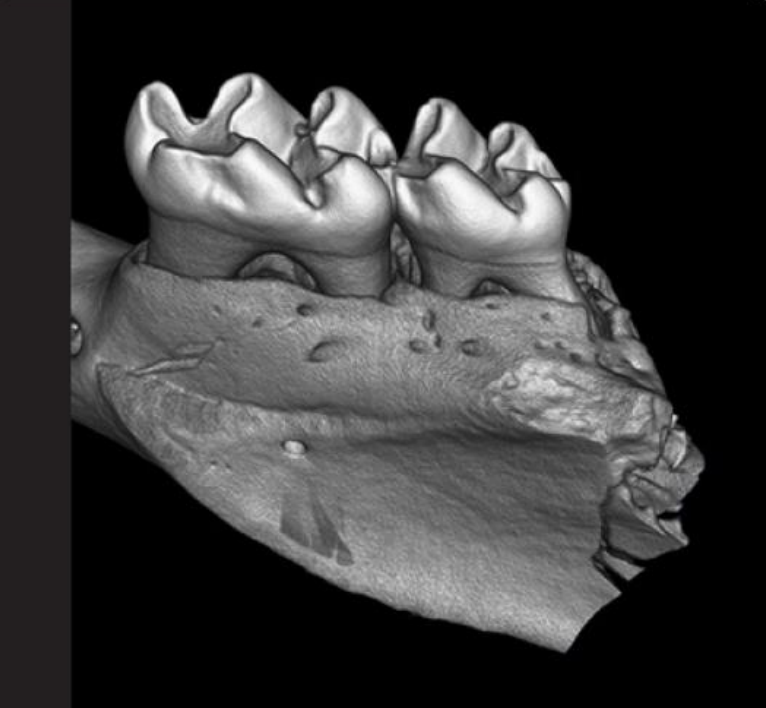

圖 4. 小鼠下頜骨

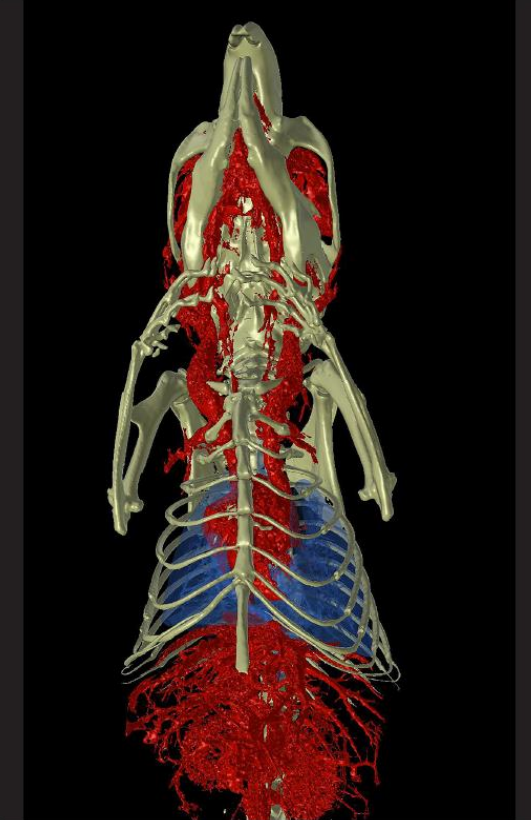

圖 5. 小鼠身體圖像（顯示骨骼、肺部、血管）

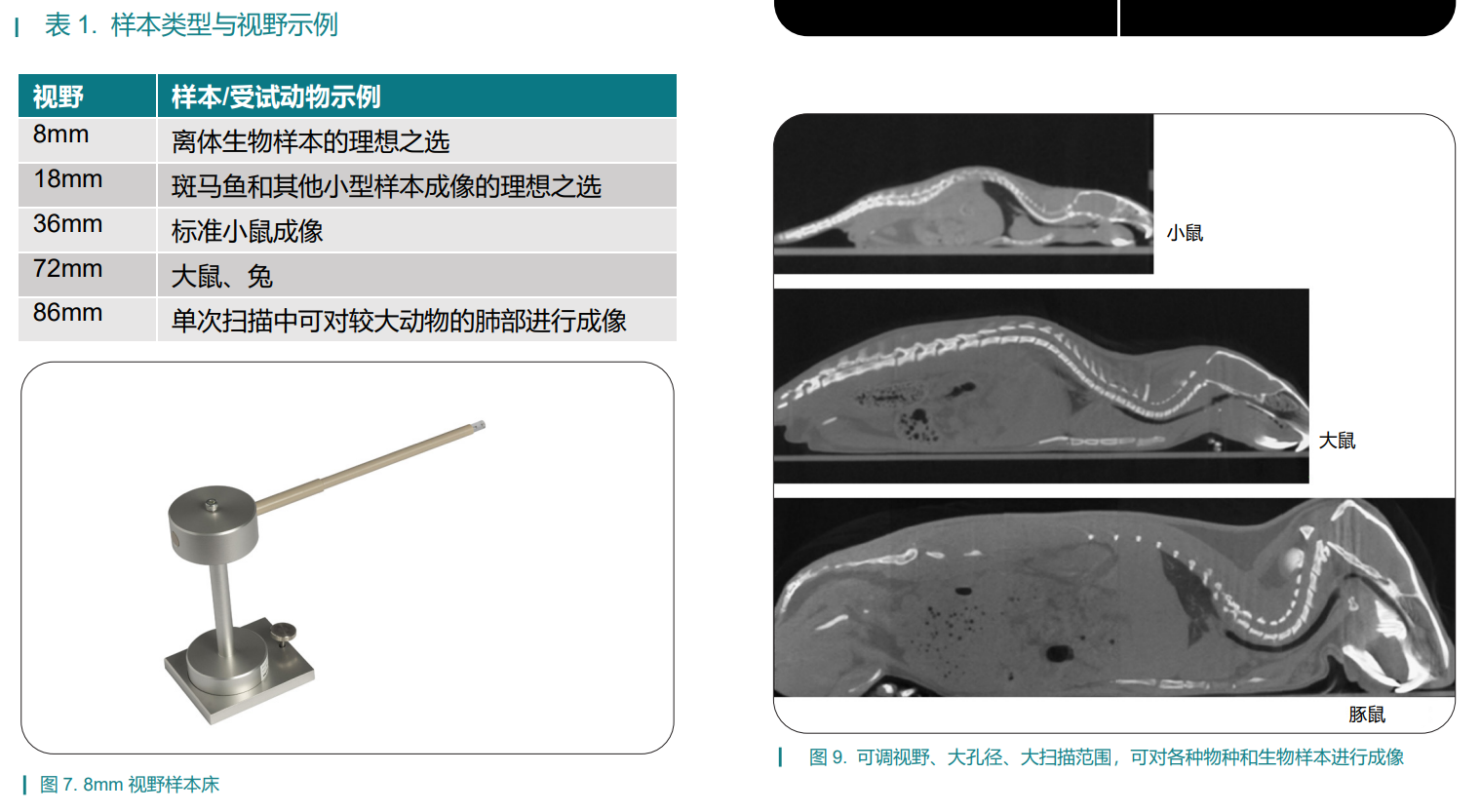

3、卓越的視野（FOV）范圍
Quantum GX3 可對多個物種（從小鼠到小型兔）進行活體成像，從而幫助研究人員靈活使用與其研究最相關的動物模型以及離體生物樣本。
- 5 種視野：8、18、36、72、86mm
- 孔徑：163mm
- 掃描范圍增至 240mm
- 離體樣本床，專為 8mm 視野而設計
- 動物床，適用于多個物種

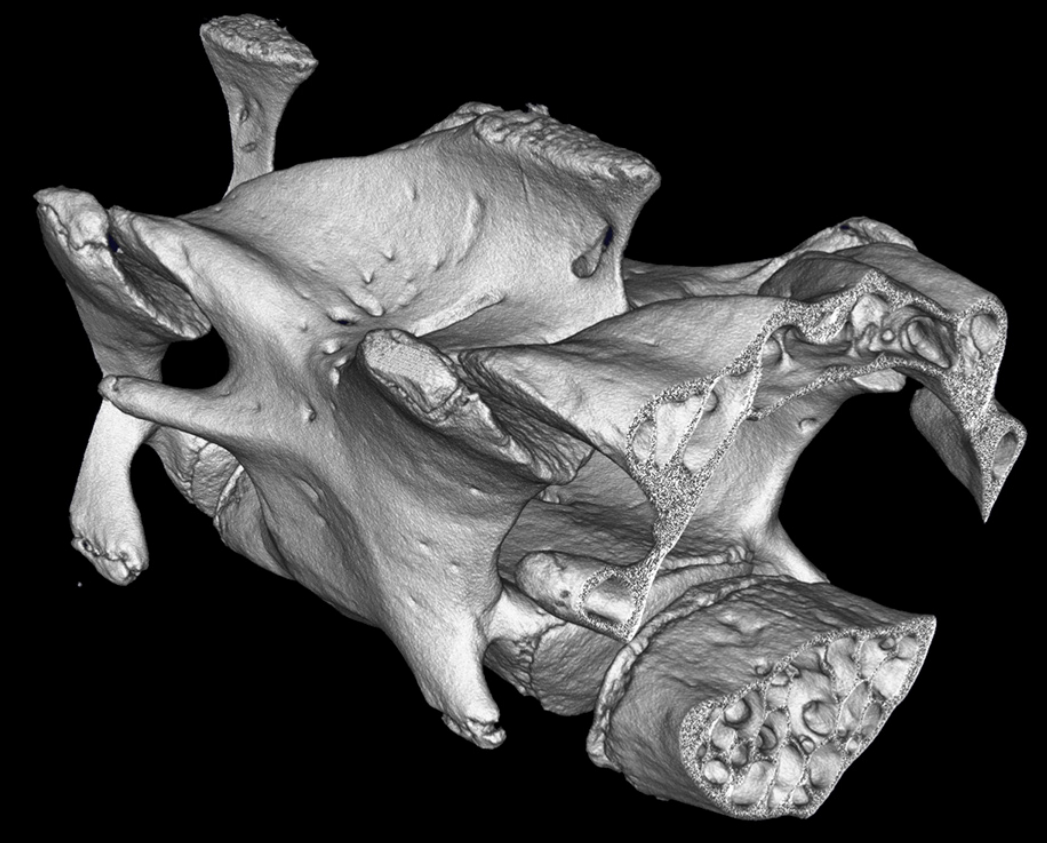

圖 8. 小鼠脊椎骨離體圖像
4、兼容小鼠、大鼠、雪貂的兩相回顧性心電、呼吸門控
準確的 microCT 重建通常需減少因心臟、呼吸而造成的運動偽影。
Quantum GX3 采用基于兩相圖像的回顧性門控技術，可針對各種物種（包括小鼠、大鼠和雪貂）進行卓越的心肺功能測定。 Quantum GX3 利用軟件中的專用算法對 microCT 數據進行回顧性門控，從而減少心臟、橫膈膜運動偽影。此功能通過在橫膈膜和/或心臟頂點繪制目標區域（ROI）而實現。軟件算法可利用呼吸或心動周期特定階段捕獲的投影，對數據進行再處理，從而提供最佳研究數據。 此工作流程非常適合活體心肺成像或因運動偽影而影響圖像質量和定量精度的其他應用。

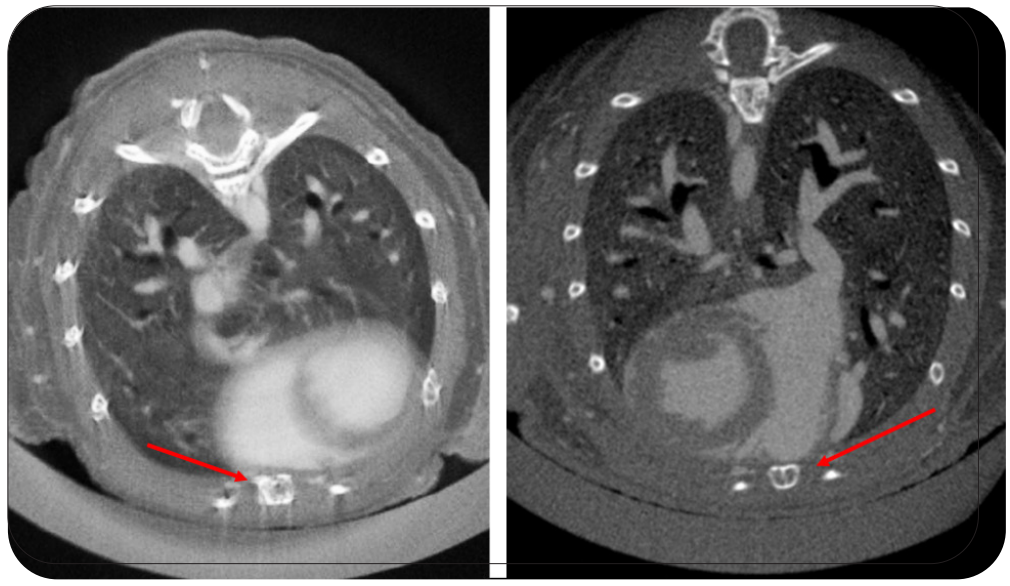

圖 10. 小鼠肺部圖像門控；未使用門控（左圖）、使用門控（右圖）。指向胸骨的紅色箭頭顯示門控后圖像質量提高（因已去除運動偽影）
5、高速/低劑量成像
Quantum GX3 為快速 microCT 系統，高速模式下掃描時間為 3.9 秒。通過 6 秒的快速重建，Quantum GX3 可在數秒內獲取并重建三維圖像。 借助 Quantum GX3，可在縱向研究各階段獲取 micro CT 圖像，跟蹤、表征疾病進展。
3.9 秒的掃描時間可同時提供良好的圖像質量和低 X 射線劑量，從而對疾病模型進行縱向評估。 快速成像和流暢的工作流程還可滿足快速掃描動物隊列并從實驗數據中得出合理結論所需的通量。
6、連續、步進掃描模式
借助 Quantum GX3，研究人員可選擇連續掃描模式以進行高通量快速圖像采集，也可選擇步進掃描模式以進行更高分辨率成像。

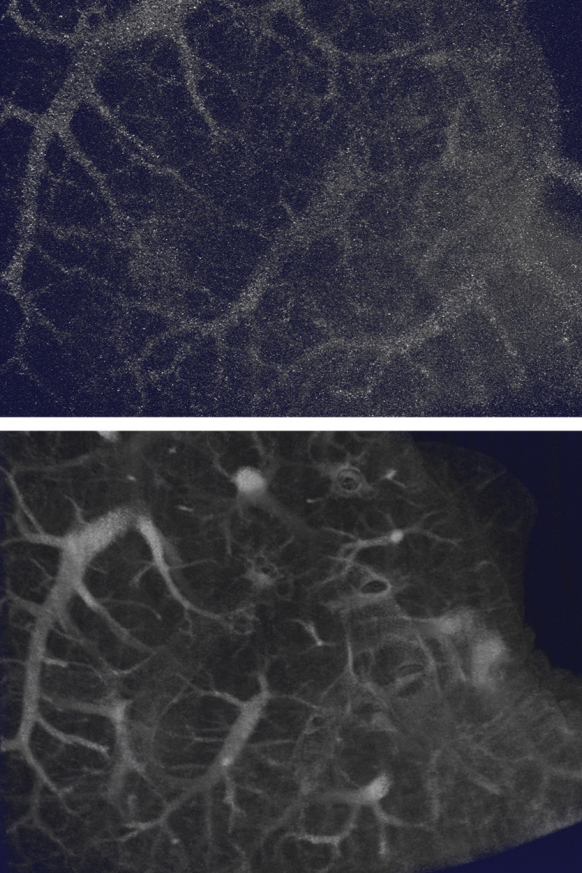

圖 11. 8mm 視野下，采用連續掃描模式（上圖）和步進掃描模式（下圖），對肺部離體樣本成像進行比較
7、自動感應濾片
物理濾片通常位于 X 射線源前方，用于去除低能量 X 射線光子（會增加劑量而不會提升圖像質量）。Quantum GX3 配有 6 種濾片，并具有自動感應功能（掃描前，軟件可驗證濾片是否就位）。

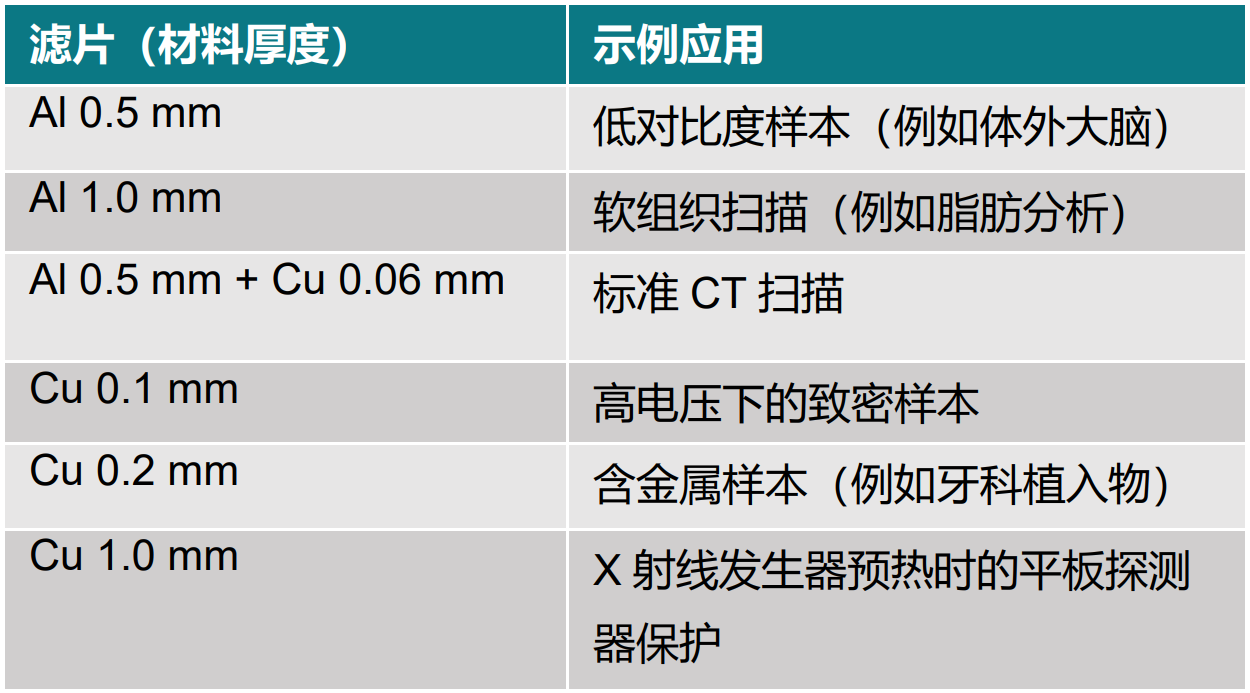

表 2. Quantum GX3 具有自動感應功能，配有 6 種可更換濾片， 用于優化成像方案
8、與光學成像融合
將 microCT 數據與其他模式相結合，可更全面地了解疾病、健康生物學的功能特征和解剖特征。
Quantum GX3 可利用小鼠成像轉移盒（MIS），輕松將 microCT 數 據與 Revvity IVIS 三維光學系統讀取的結果相結合，從而實現兩種不同模式數據的無縫配準。小鼠成像轉移盒可輕松置于兩個平臺的 支架上，保持每次掃描時的受試動物定位；軟件會利用基準標記， 只需點擊幾下即可自動完成數據配準。此外，Quantum GX3 數據還可以 DICOM 格式導出，并在其他模式使用的各種分析軟件程序中打開。

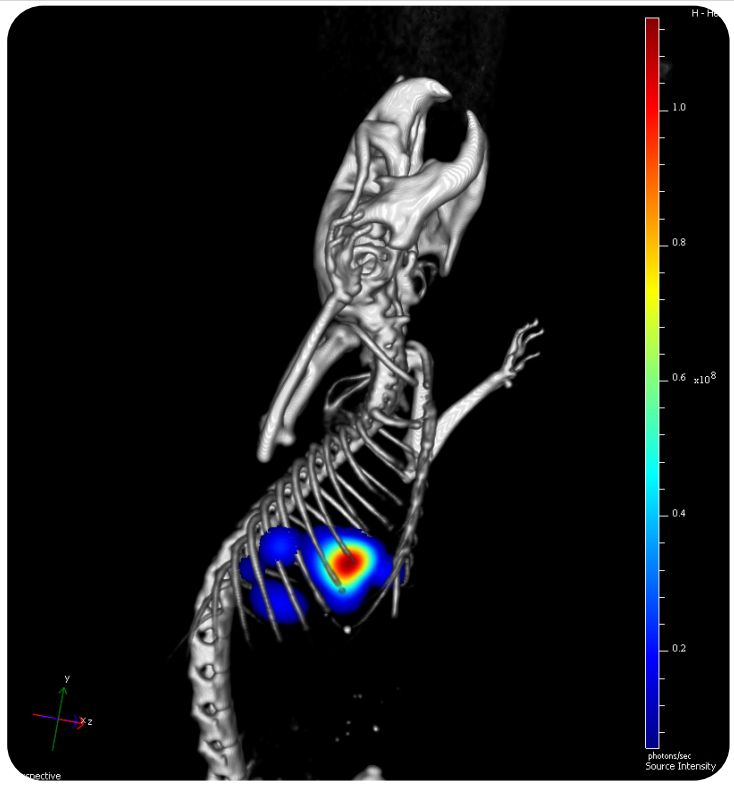

圖 12. Quantum GX3 microCT 與 IVIS Spectrum 光學系統聯用，對肺部植入“IVISense” 腫瘤細胞系的小鼠進行成像。
9、快速無縫分析
Quantum GX3 是常規成像實驗的必備工具，其數據采集分析功能直觀易用，可快速上手操作。掃描后數秒內即可自動重建。利用基礎分析工具，可觀察組織密度，進行定量測定，并導出數據供進一步分析。
- 軟件亮點：
- 軟件使用便捷，用于采集、查看 microCT 數據
- 分析工具可測定距離和目標區域（ROI）
- 視圖工具可顯示閾值對象的清晰三維渲染圖
- 圖像數據庫可對研究掃描圖進行分層組織
- 利用任務掃描功能，可實現自動連續成像或將單幅圖像拼接成更大的全景圖像
- 子卷重建功能可實現更高分辨率成像
- 輕松與 IVIS 三維光學成像數據配準
- 以行業標準 DICOM 格式導出數據，以便在各種軟件程序中進行其他分析
- 利用 Analyze 14.0，拓展 MicroCT 數據
利用 Analyze 14.0 軟件，可實現高級成像可視化、數據處理和定量 （包括高級骨骼分析、身體成分、脂肪體積），從而將數據提升至更高水平。
- Analyze 14.0 軟件的亮點：
- 快速精確分割解剖區域
- 測定長度、體積和強度，以便對數據進行深度統計分析
- 輕松過濾圖像，優化可視化效果
- 將 microCT 數據與其他模式配準
- 將圖像顯示并保存為高分辨率照片或三維視頻
- 執行空間/強度轉換、數學處理、數據重定向
- 骨骼微結構分析（BMA）（附加功能）

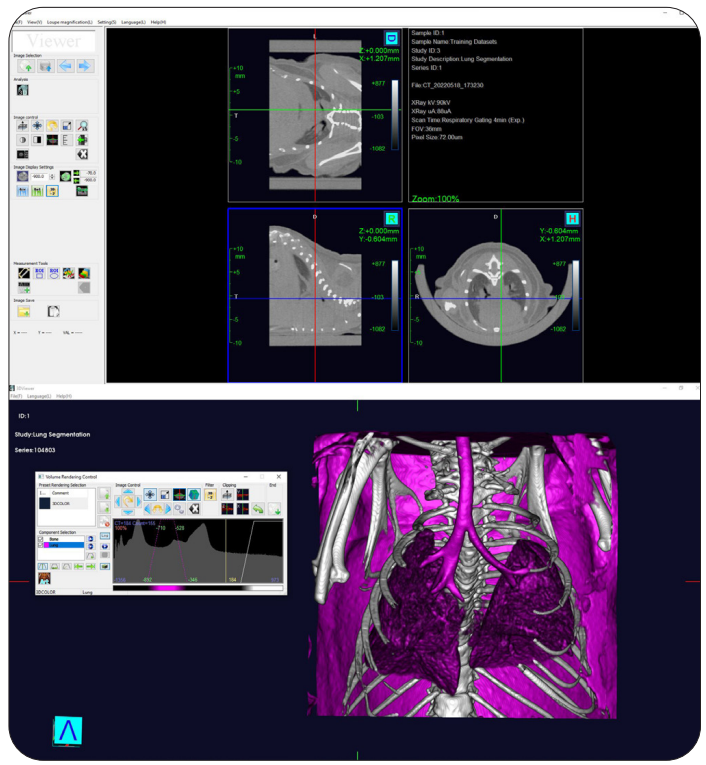

圖 13. 易用型可視化分析軟件。視圖工具軟件截圖，顯示小鼠肺部呼氣末二維橫切 圖（上圖）和三維渲染圖（下圖）

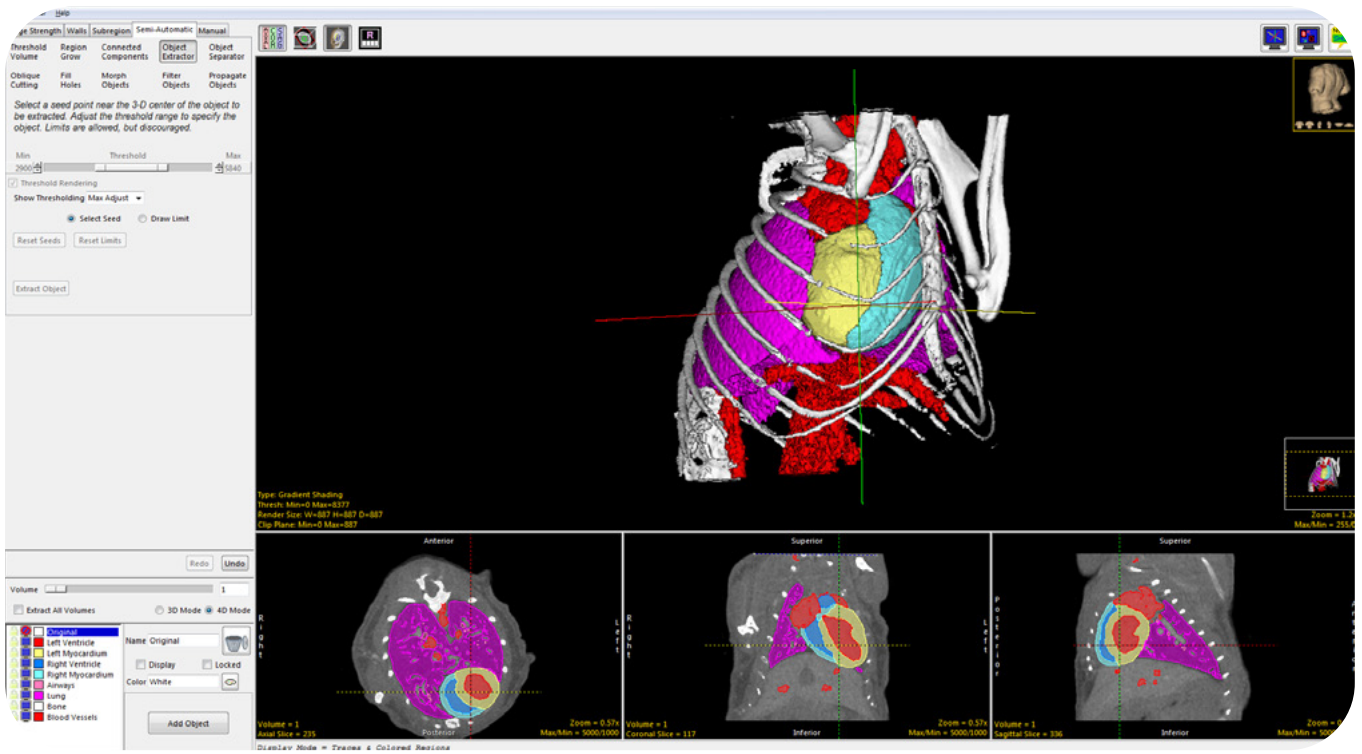

圖 14. Analyze 14.0 分割模塊，顯示復雜交互工具（用于快速精確定義器官和區域）
-
選配附件
-
-
離體組織器官
-
斑馬魚
-
昆蟲
-
小鼠
-
大鼠
-
豚鼠
-
兔子
-
等活體小動物
-
